LMI-X003
LMI-X003 - Módulo de Saídas Analógicas


O LMI-X003 é um módulo auxiliar com 3 saídas analógicas proporcionais de 0 a 10V.

     É alimentado diretamente pelo LMI-FCPU, podendo conectar até 3 módulos, totalizando 9 saídas analógicas (máximo 9 saídas analógicas por controlador.

(somente peças de reposição)

Manual do Equipamento: x003.pdf

- 3 saídas analógicas de 0 a 10V;

- Saídas analógicas com passo de 0,6V;

- Alimentação através da LMI-FCPU;

- Montagem em quadro ou caixa como visto na imagem acima.



Identificações

1) Entrada para LMI-FCPU, módulos de entradas ou saídas digitais/analógicas
O LMI-X003 pode atuar em qualquer ordem ou posição (máximo 3), sempre após os módulos de entradas digitais ou analógicas, bastando para isto configurar o seu posicionamento conforme itens 3, 4 e 5.
2) Saída para expansão de módulos
Para expandir a quantidade de módulos, basta conectar outros módulos (máximo 3) mantendo sua configuração conforme itens 3, 4 e 5.
3) Ponte de ativação de módulos superiores
Quando forem utilizadas as saídas superiores, algum e apenas um módulo em modo normal, deverá ativar os módulos superiores, inclusive LMI-X021 ou LMI-X123. Ponte J1 em 1 e 2 ativa módulos em modo superior (1-2 = Ativa módulos superiores, 2-3 = Não ativa). Se já existir algum módulo ativando o modo superior (inclusive LMI-X021 ou LMI-X123) mantenha esta ponte em "não ativa" (2-3).
4) Ponte de seleção de modo do módulo (normal ou superior)
A ponte J2 em posição 2 e 3, configura o módulo em modo normal ou em posição 1 e 2, configura-o em modo superior (1-2 = Superior, 2-3 = Normal). Veja abaixo a tabela de configurações das pontes.
5) Ponte para habilitar módulos expansão
Quando forem utilizadas as saídas "expansão", apenas o último módulo em modo superior deverá ativar os módulos "expansão". Ponte J3 em A e B ativa módulos em modo expansão(A-B = Ativa, B-C = Não ativa).
6) Borneira de saída analógica 1, 4 ou 7
Saída analógica 0 a 10 Vcc com 16 passos de 0,6Vcc aproximadamente. Saída: 1 (normal), 4 (superior) ou 7 (expansão).
7) Borneira de saída analógica 2, 5 ou 8
Saída analógica 0 a 10 Vcc com 16 passos de 0,6Vcc aproximadamente. Saída: 2 (normal), 5 (superior) ou 8 (expansão).
8) Borneira de saída analógica 3, 6 ou 9
Saída analógica 0 a 10 Vcc com 16 passos de 0,6Vcc aproximadamente. Saída: 3 (normal), 6 (superior) ou 9 (expansão).

Borneira



Alimentação: Através do LMI-FCPU ou do módulo LMI-FAUX
Consumo: 0,5 VA aproximadamente
Peso: 0,7 Kg Aproximado
Estocagem: -40 a 70 °C @ 95 %UR, sem condensação
Conexões Elétricas: Conector para fio com seção máxima de 2,5 mm2 (14 AWG)
Saídas:
03 saídas analógicas de 0 a 10 Vcc para corrente máxima de 10 mA (resistência de carga mínima de 1000 Ohms), ajustáveis internamente para posição de 1 a 9.
Referências:
LMI-X003 - módulo com três saídas analógicas de 0 a 10 Vcc

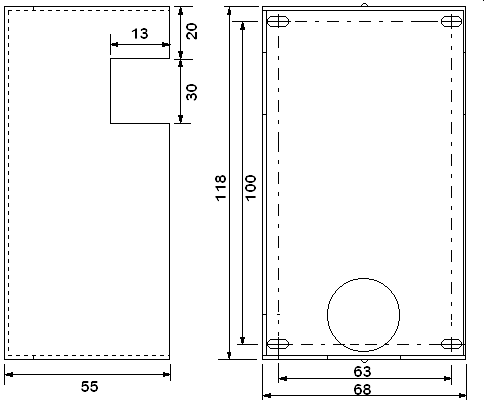

Dimensões
