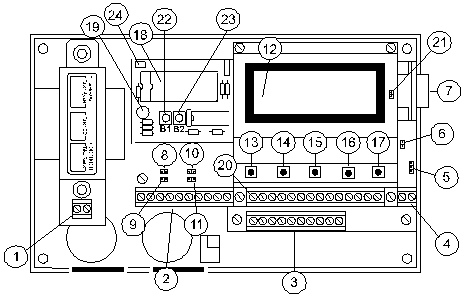

1) Terminais de entradas
de alimentação:
Alimentação feita diretamente pela rede elétrica
220Vca ±10%, 50/60Hz ou através do conversor -48V
para 220Vca (LMI-C48P).
2) Terminais de entradas
de sensores principais:
Entrada para até 4 sensores independentes sendo 2 sensores
de temperatura (+,-) e 2 sensores de umidade relativa (C1,C2,C3).
As entradas de umidade podem ser convertidas em temperatura, totalizando
4 sensores de temperatura. É possivel também transformar
as entradas para uso com outros tipos de sensores (pressão,
nível de dióxido de carbono, corrente elétrica,
tensão, etc.) 4 a 20 mA / 0 a 1V.
3) Expansão
de terminais de entradas de sensores auxiliares e/ou entradas
digitais:
Entrada para até mais 4 sensores independentes sendo 2
sensores de temperatura (+,-) e 2 sensores de umidade relativa
(C1,C2,C3). As entradas de umidade podem ser convertidas em temperatura,
totalizando 4 sensores de temperatura. É possivel também
transformar as entradas para uso com outros tipos de sensores
(pressão, nível de dióxido de carbono, corrente
elétrica, tensão, etc.) 4 a 20 mA / 0 a 1V. Ainda
é possível aumentar o número de entradas
analógicas através do módulo LMI-Y800.
4) Terminais de conexões
para rede de dados:
Comunicação serial padrão RS-485, identificados
como A e B.
5) Terminais auxiliares
RS-485:
Saída para conexão local a rede de dados, padrão
RS-485 "A", "B" e "C".
6) Terminador 120R:
Ponte de instalação de carga de 120 Ohms, necessária
nos extremos da rede de dados padrão RS-485, nas estações
intermediárias manter aberta.
7) Saída para
módulos auxiliares:
Nesta saída é possível conectar módulos
auxiliares como LMI-X021, LMI-X123, LMI-X003, LMI-Y016, LMI-Y008,
LMI-Y800 e LMI-YEIT.
A ordem de montagem dos módulos auxiliares devem sempre
manter a seguinte ordem: entradas analógicas (LMI-Y800),
entradas digitais (LMI-Y016, LMI-Y008), entradas de tensão
e corrente elétrica (LMI-YEIT) e saídas digitais/analógicas
(LMI-X123, LMI-X021, LMI-X003, etc). No caso de um conjunto controlador
com mais e 28 relés, deve-se conectar entre os primeiros
24 relés e os 12 últimos a fonte auxiliar (LMI-FAUX)
8) Ponte de ativação
de corrente do sensor de temperatura TEMP 1:
Sua retirada permite utilizar sensor instalado em equipamento
pré-existente.
9) Ponte de ativação
de corrente do sensor de temperatura TEMP 2:
Sua retirada permite utilizar sensor instalado em equipamento
pré-existente.
10) Ponte de ativação
de corrente do sensor auxiliar de temperatura TEMP 3:
Sua retirada permite utilizar sensor instalado em equipamento
pré-existente.
11) Ponte de ativação
de corrente do sensor auxiliar de temperatura TEMP 4:
Sua retirada permite utilizar sensor instalado em equipamento
pré-existente.
12) Display:
Visor alfanumérico indicador dos valores de setpoints,
níveis de saída, sensores e parâmetros ajustáveis,
com 2 linhas de 16 caracteres, tipo cristal líquido reflexivo
de alta visibilidade.
13) Tecla "ENTR":
Utilizada para entrada de valores programáveis.
14) Tecla "SEL":
Utilizada para seleção e verificação
de valores programáveis.
15) Tecla "PRG".:
Utilizada para confirmar programação de valores
de ajuste e parâmetros.
16) Tecla "-"
:
Utilizada para decrementar parâmetros ou valores de ajuste
apresentados.
17) Tecla "+":
Utilizada para incrementar parâmetros ou valores de ajuste
apresentados.
18) EPROM FLASH ou
EPROM CONVENCIONAL:
19) LED indicativo
de modo programação
20) Terminais de entradas
digitais auxiliares.Entrada para contatos livre de potencial (CD
para comum e entradas D1 a D11)
21) Terminal de ativação
de módulos de expansão para entrada digitais(deve
ser fechado sempre que houver módulos LMI-Y016 e/ou LMI-Y008)
22) Botão de
RESET
23) Botão de
modo de programação
24) Seletor de página
da FLASH (29C010):
Função:
- Sem jumper - PG64KB inf.
- Com jumper - PG64Kb sup. |
